Aeris ha realizzato per Persico Spa un impianto di filtrazione, aspirazione e abbattimento inquinanti su una nuova linea di produzione destinata al mercato americano
Persico Spa è un’azienda conosciuta in tutto il mondo, leader nel settore degli stampi, realizzati per il settore aerospaziale, industriale, design e nautico, ma soprattutto per l’automotive. Nella sede di Nembro, in provincia di Bergamo, l’azienda produce impianti automatizzati per l'assemblaggio di interni auto e sistemi di produzione completi, con cui vengono stampati plance, pannelli di portiere, in alluminio micro-forato, padiglioni posteriori. Queste lavorazioni generano ambienti lavorativi polverosi, per via della continua diffusione di residui di produzione sui piani di lavoro, che devono essere puliti frequentemente dagli operatori.
Per ovviare a questa problematica, Persico ha coinvolto Aeris, azienda bergamasca attiva da trent’anni nel settore dei sistemi di filtrazione e abbattimento degli inquinanti generati dai processi produttivi, per la progettazione, prototipazione e assemblaggio di un impianto di aspirazione, captazione, filtrazione trucioli e abbattimento delle micro-polveri volatili e residui di produzione dei banchi da lavoro di una nuova linea di produzione stampi destinata al mercato automotive americano.
L’impianto
Il progetto per la linea di produzione commissionata da Persico ha previsto tre sistemi di filtrazione. Ogni sistema fa capo a tre celle di lavorazione, già predisposte di sistema, per l’evacuazione trucioli: quattro gli ingressi rettangolari dal tetto di copertura, due fori (500 x 650 mm) sempre a tetto e una serie di griglie di aspirazione dell’aria a porta e parete per l’installazione di un impianto di captazione e abbattimento micro-polveri volatili.

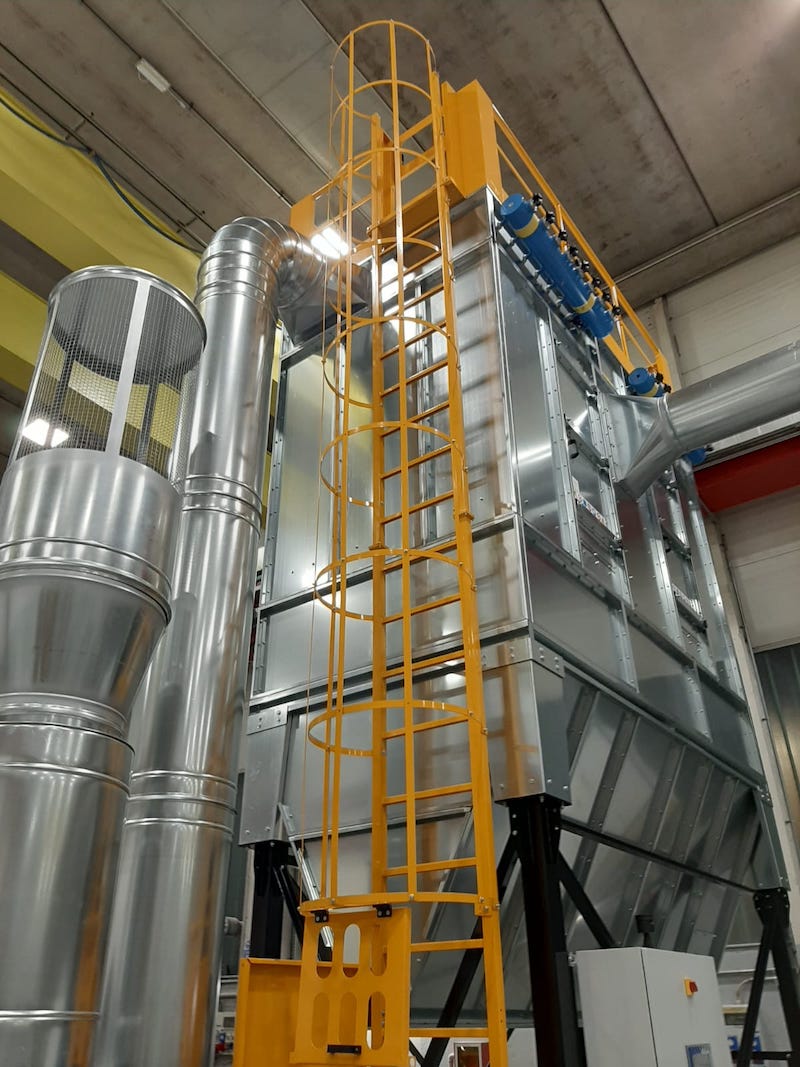

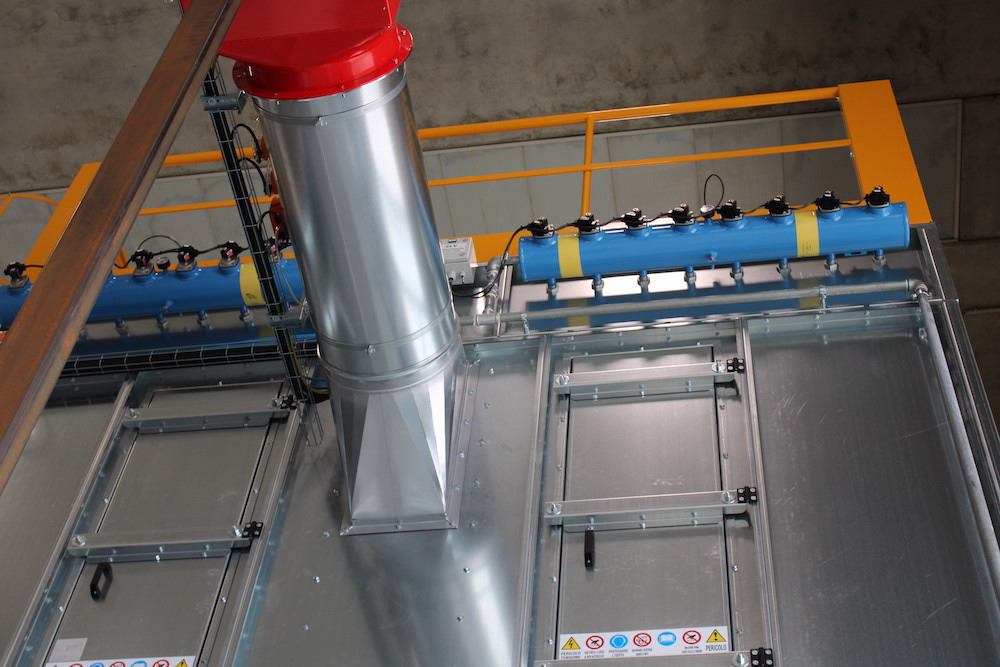

Il blocco di tre celle è servito da unità filtrante a maniche in versione Atex, che consente di trattare le impurità presenti in sospensione negli spazi produttivi, garantendo l’immissione in ambiente di aria pulita e idoneità all’utilizzo con polveri di cellulosa potenzialmente esplosive. Ogni filtro offre una portata d’aria di 12.000 m3/h e fa capo a un circuito di aspirazione dedicato.
Lato aspirazione cielo cabina, il progetto ha previsto l’installazione di due griglie a tetto, continuamente aspirate a captazione delle micro-polveri volatili. Qui la portata d’aria è determinata da una valvola di intercettazione (D.300 con otturatore forato D.150) che permette il deflusso, anche in chiusura, di una portata d’aria fissa di circa 2.000 m3/h. Per la fase produttiva di cambio pezzo su linea e apertura di portellone è prevista l’apertura della relativa valvola di aspirazione a tetto, tramite un impulso che dialoga con l’impianto. Il circuito preferenziale a valvola aperta innalza l’aspirazione, mantenendo in depressione la cabina.
Per l’aspirazione piano cabina, l’impianto si compone di tubazioni flessibili che dal tetto arrivano al piano calpestio. Il boccaglio di aspirazione in appoggio è un terminale utilizzabile anche durante le operazioni di pulizia manuale della camera. Un collettore di aspirazione indipendente collega, inoltre, il filtro alle tre cabine disposte nel reparto. Con il normale funzionamento, ogni cabina è interessata dal processo di aspirazione continua dell’aria pari a circa 4.000 m3/h, che mantiene un ricambio aria di circa 90 volte all’ora. Prima dell’apertura della porta cabina, un impulso al quadro elettrico dell’impianto di aspirazione determina l’apertura totale della valvola aspirazione cielo della cabina: l’intera capacità di aspirazione viene convogliata alla cabina in fase di apertura porta, interessata in quel momento da una portata d’aria di circa 7.000 m3/h, equivalenti a circa 150 ricambi ora.
Le altre cabine della linea, nel frattempo, rimangono in depressione per l’aspirazione continua di 2-3.000 m3/h, equivalenti a oltre 40 ricambi/ora e sufficienti alla depressione della cabina stessa.
L’intero impianto è stato preassemblato nella sede italiana di Persico a Nembro, in provincia di Bergamo, che si è occupata poi di trasporto e assemblaggio su suolo americano. L’impianto è stato realizzato secondo la direttiva ATEX (ATmosphere EXplosive) che stabilisce i requisiti per garantire la sicurezza di prodotti e impianti impiegati in atmosfere a rischio di esplosione.
“La customizzazione di un impianto di aspirazione e filtrazione parte dall’individuazione delle caratteristiche del processo produttivo e dall’analisi di tutte le lavorazioni previste” – spiega Luca Caffi, Project Manager di Aeris. “Un processo che per l’impianto che Persico stava realizzando ha previsto l’individuazione della portata d’aria necessaria per punti e aree di aspirazione, la definizione di tecniche di lavorazione e relativi sistemi di filtrazione e la valutazione delle emissioni: tutti elementi che hanno consentito il corretto dimensionamento e una risposta specifica alla necessità richiesta.”
